Koblingskjema 7-pol


KOBLINGSKJEMA TILHENGER 7 POL

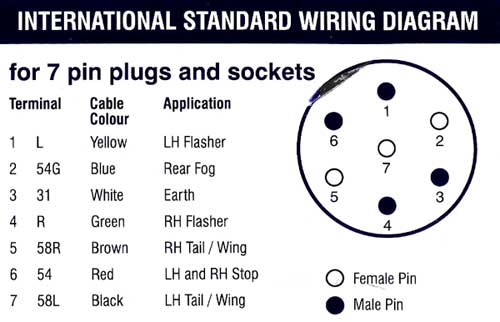

Pin DIN Tilkoblet forbrukere Leder kvadrat Farge
1 L Venstre blinklys 1,5 Gul
2 54G Tåke baklys 2,5 Blå
3 31 Jord 4 Hvit
4 R Høyre blinklys 1,5 Grønn
5 58R Baklys høyre 1,5 Brun
6 54 Bremselys 1,5 Rød
7 58L Baklys venstre 1,5 Svart



Denne typen kontakt er i ferd med å bli
( om den ikke allerede er det) EU standard.
Det finnes adapter slik at de kan konverteres
til den vanlige 7 pins kontakten ovenfor.

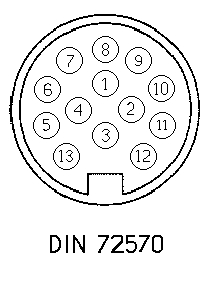

Pin DIN Tilkoblet forbruker Leder kvadrat Farge
1 L Venstre blinklys 1,5

Gul
2 54G Tåke baklys 1,5 Blå
3 31 Jord 2,5 Hvit
4 R Høyre blinklys 1,5 Rød
5 58R Baklys høyre 1,5 Grå
6 54 Bremselys

1,5 Fiolett
7 58L Baklys venstre 1,5 Grønn
8   Ryggelys 1,5 Brun
9 30 innvendig belysning 2,5 Gul/svart
10   Lading av batteri 2,5 Rød/svart
11   Jord pol 10 og 12 2,5 Hvit/svart
12   Relekjøleskap 1,5 Blå/svart
13 31 Jord pol 9 2,5 Svart
